變壓器容量及損耗參數測試儀在有源情況下的測試介紹

返回打印來源：儀天成電力時間：2025/05/23 閱讀：次

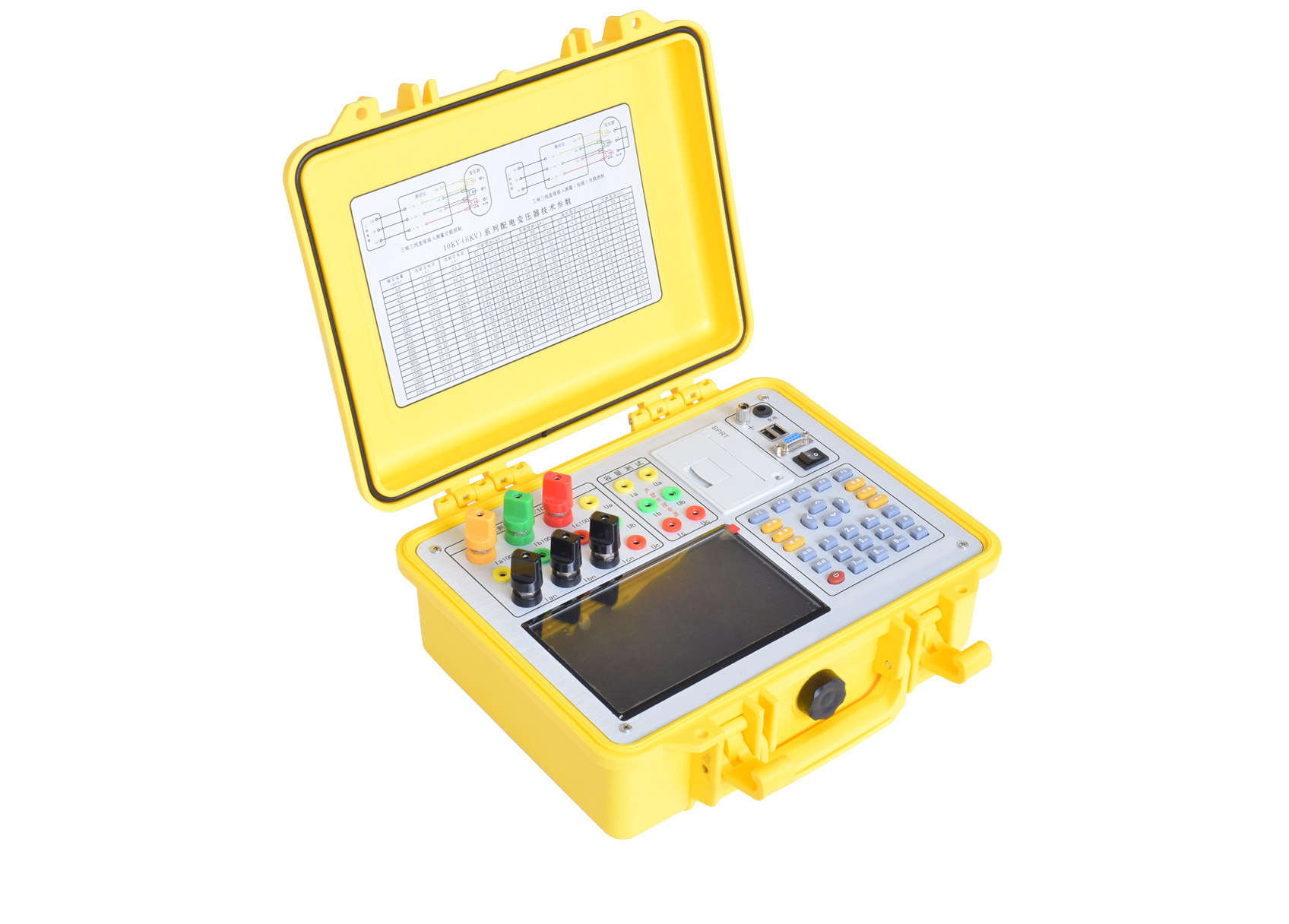

變壓器容量及損耗參數測試儀是一款專門針對于變壓器的容量、損耗參數測量的電力檢測設備，其測試時通常分為：有源容量負載損耗、無源損耗測量部分，今天給大家介紹一下有源情況下的測試。

1．基本概念
有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值，從而檢查出被試變壓器銘牌容量是否真實。
2、測試方法

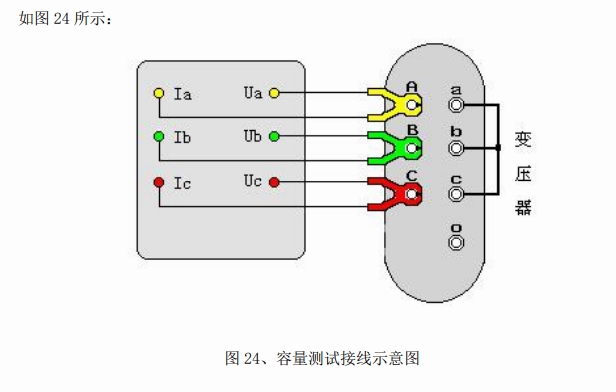

容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。

接好線后，在主界面選擇容量測試項目，此時進入容量參數設置屏，按下列操作步驟進行設置：
1.設定當前溫度，通過上下鍵將手型指針指到‘當前溫度’選項，用左右鍵調節溫度數值，要求盡量準確，最好以溫度計的示值為準。
2.設置高壓側額定電壓，通過上下鍵將手型指針指到‘高額定電壓’選項，用左右鍵調節高額定電壓檔，例如被測變壓器是 10kV/400V的配變，則將本項設置為10kV
3.設置變壓器類型，通過上下鍵將手型指針指到‘變壓器類型’選項，用左右鍵調節該選項，使之與銘牌相符。
4.設置分接檔位，通過上下鍵將手型指針指到‘分接檔位’選項，用左右鍵調節該選項，通常將分接打到 2 分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到相應的位置。
5.通過上下鍵將手型指針指到‘被試品編號’選項，用左右鍵調節該選項為某個編號值。
6.按開始鍵進行測試，結果自動保留在液晶屏上
7.選擇‘保存’可將結果保存到內部存儲器中，如不需保存，則不選此項。

變壓器容量特性測試儀具備有源測量的功能，我們在有源情況下測試時簡化了接線，大大提高了工作效率。

湖北儀天成電力設備有限公司
2025年5月23日
