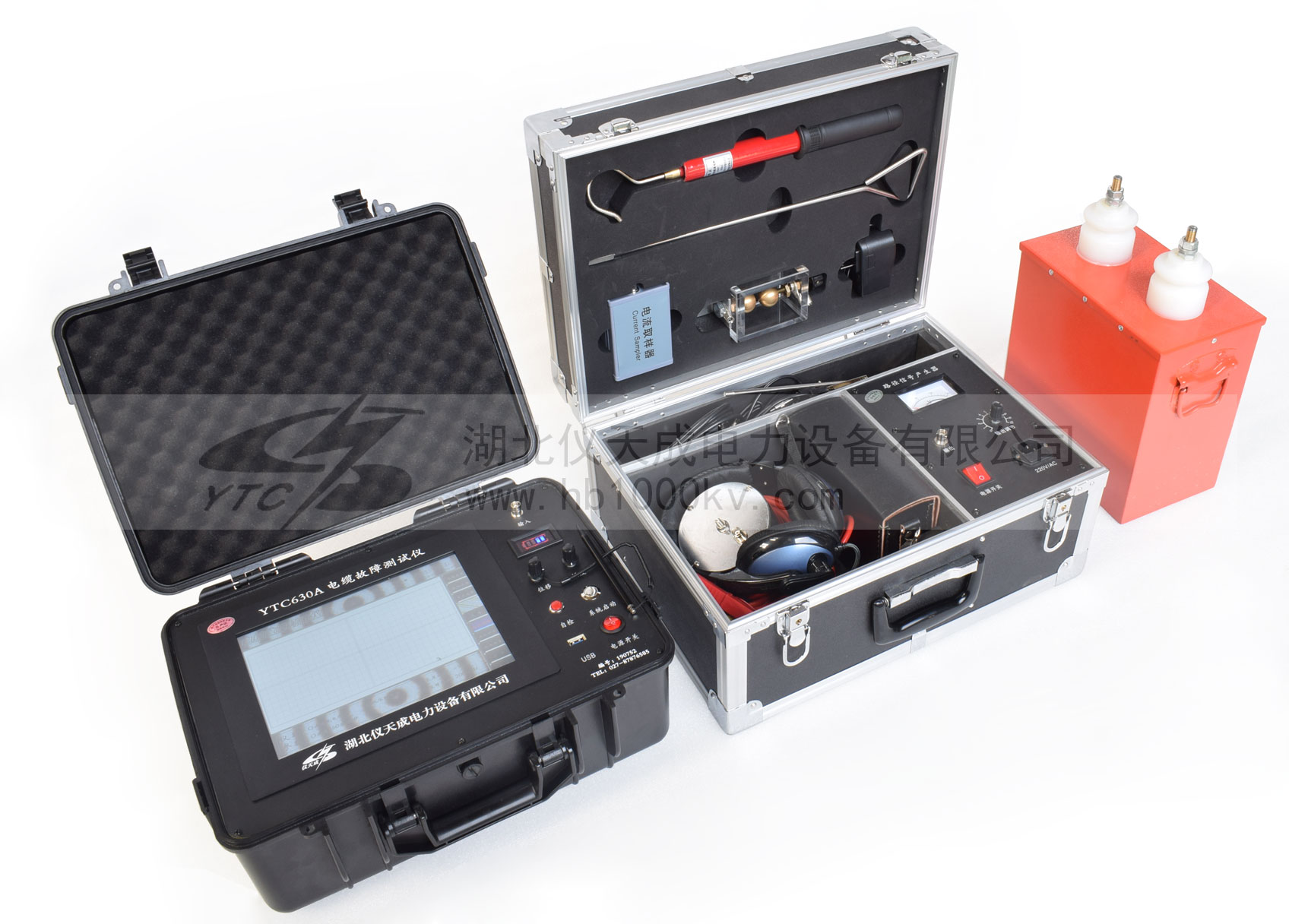

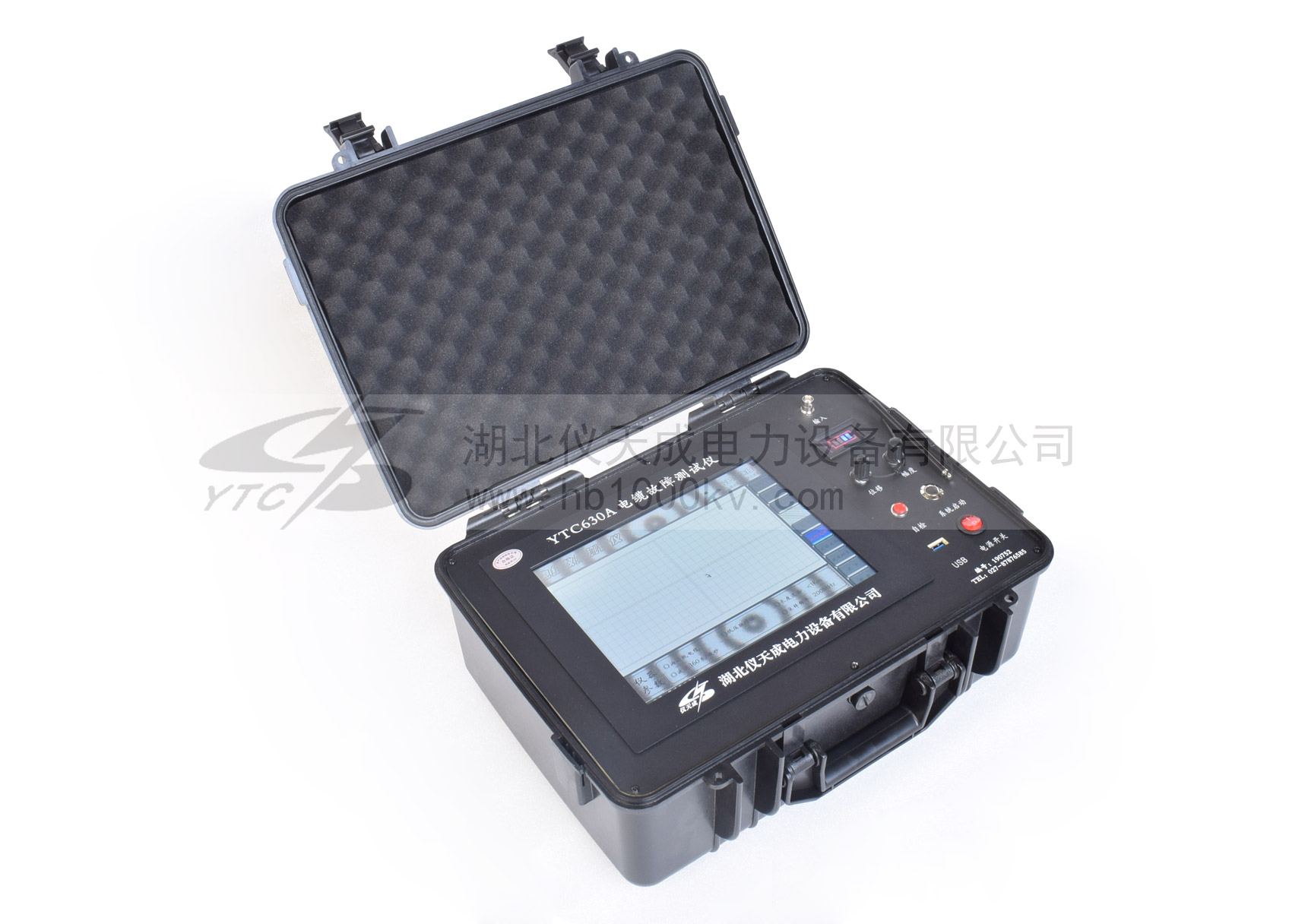

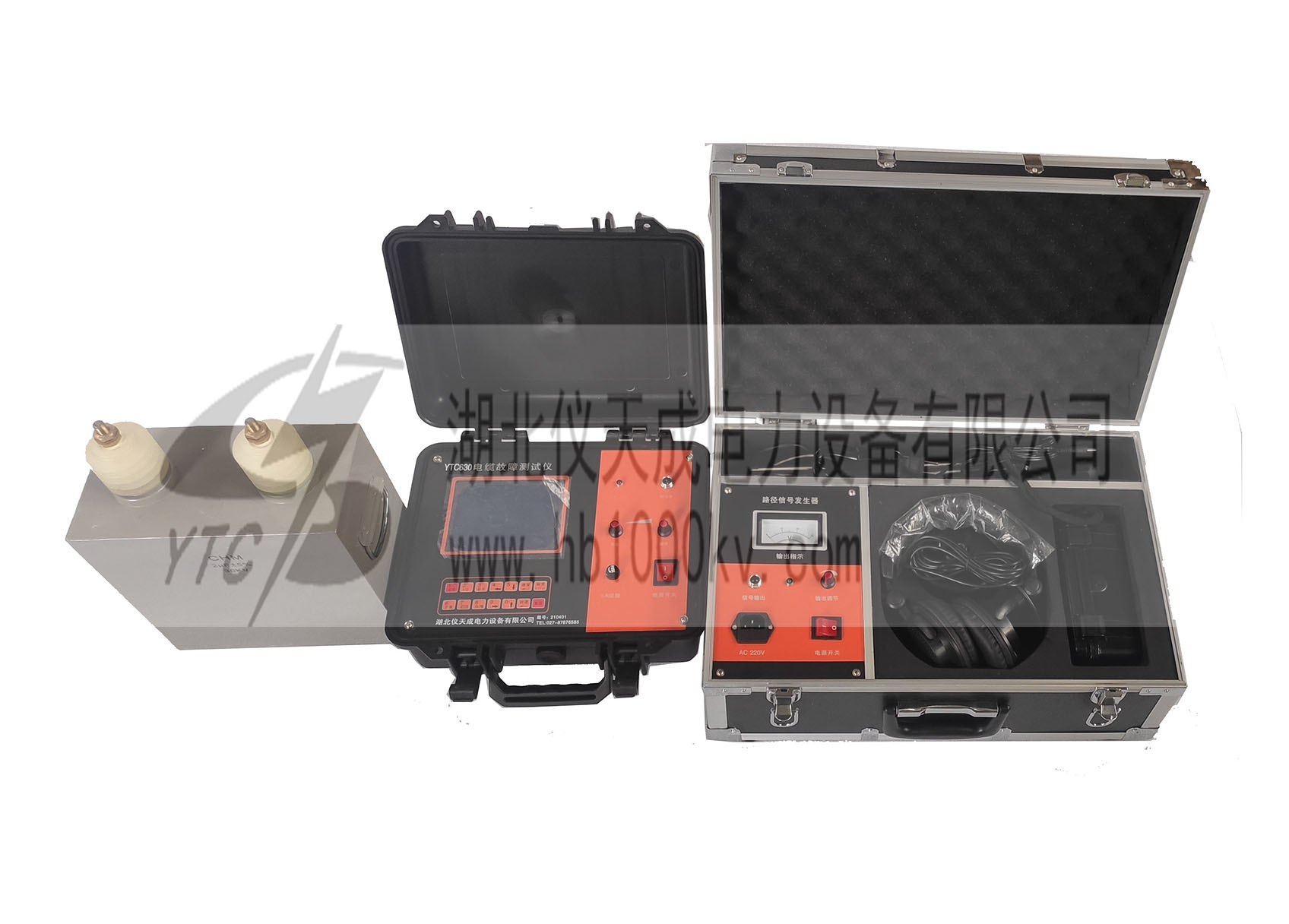

YTC630A電纜故障測試儀

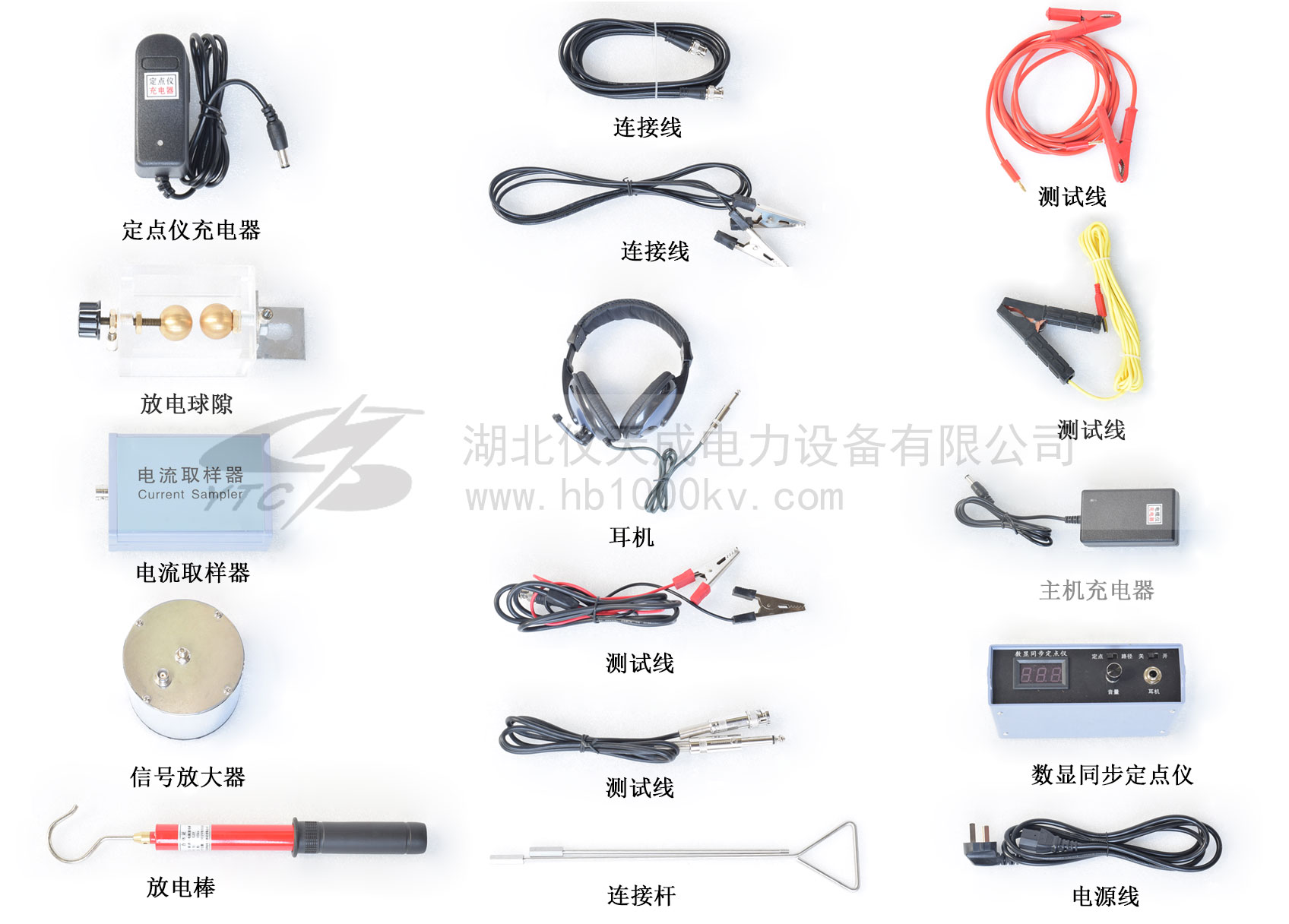

YTC630A電纜故障測試儀由系統主機和故障定位儀以及電纜路徑組成，該電纜故障測試儀用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機場信號控制電纜、和路燈電纜故障的快速測試。
本電纜故障測試儀，可以測試 35KV 以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。本測試儀采用箱式結構，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC630A電纜故障測試儀整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，YTC630A電纜故障測試儀由系統主機和故障定位儀以及電纜路徑。
該電纜故障測試儀分三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機場信號控制電纜、和路燈電纜故障的快速測試。
本電纜故障測試儀，可以測試 35KV 以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。本測試儀采用箱式結構，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。

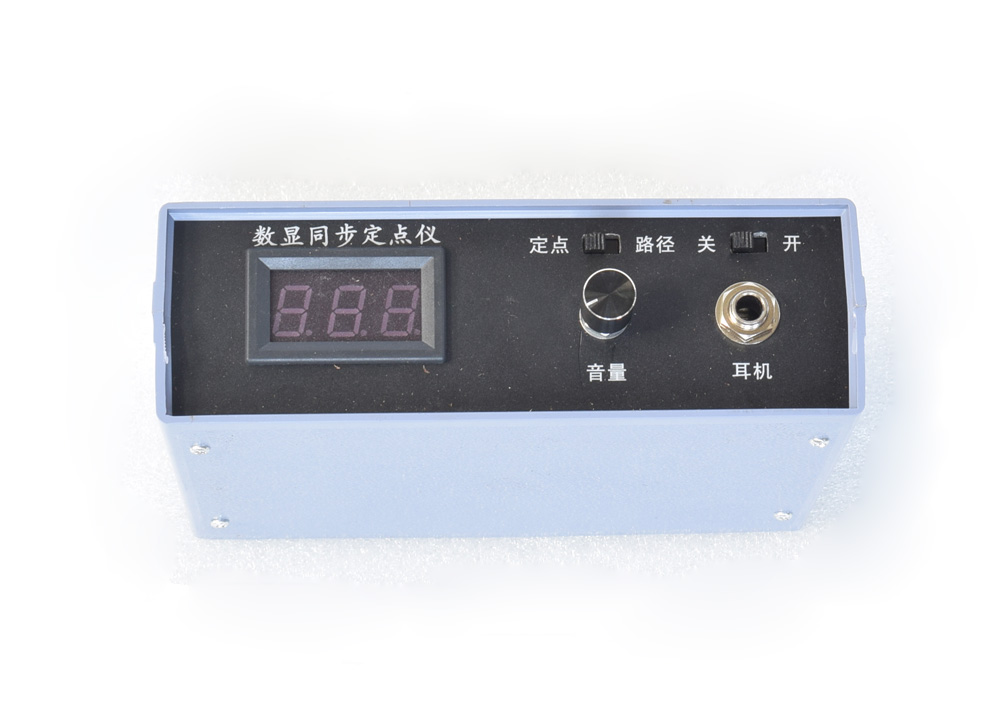

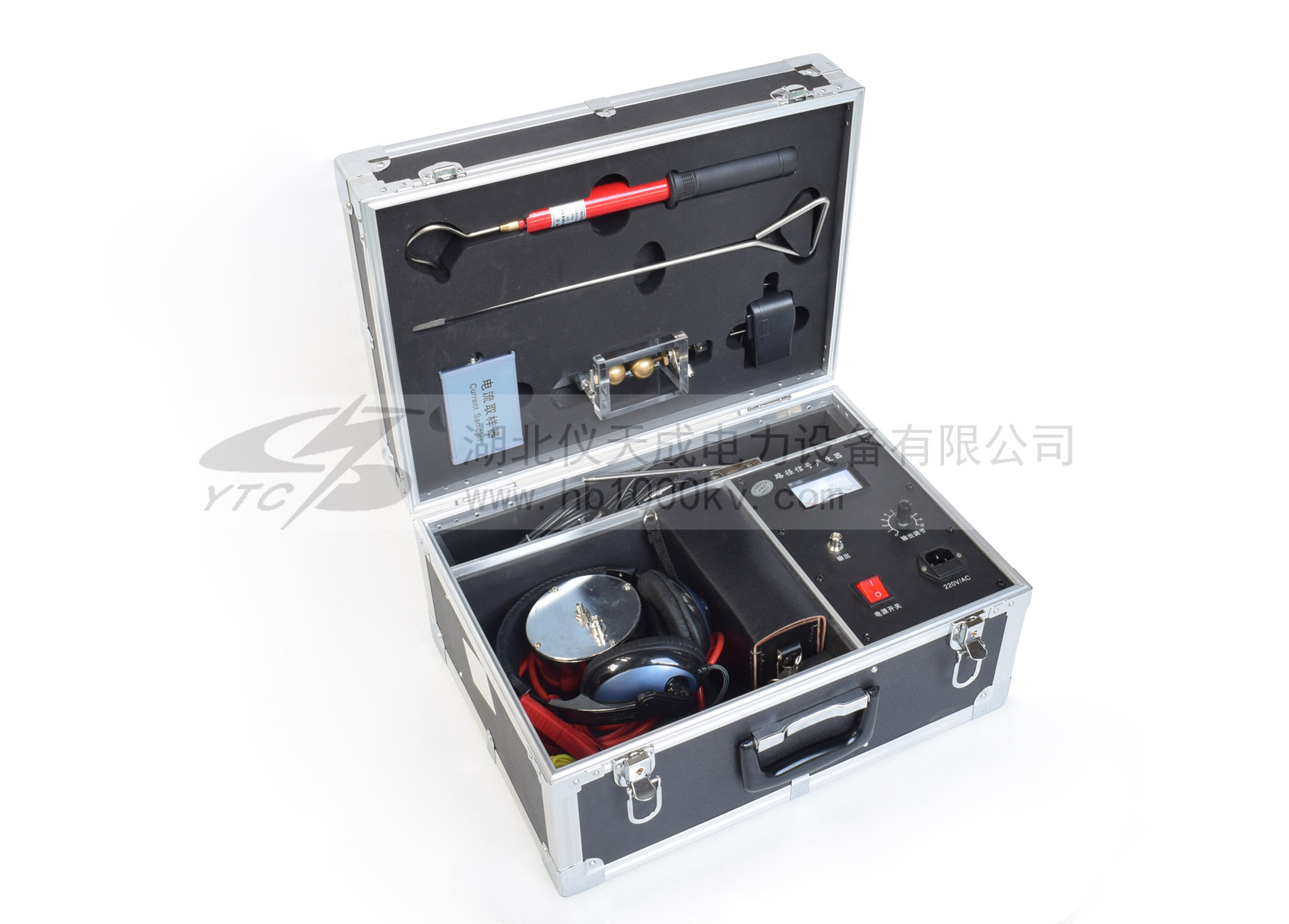

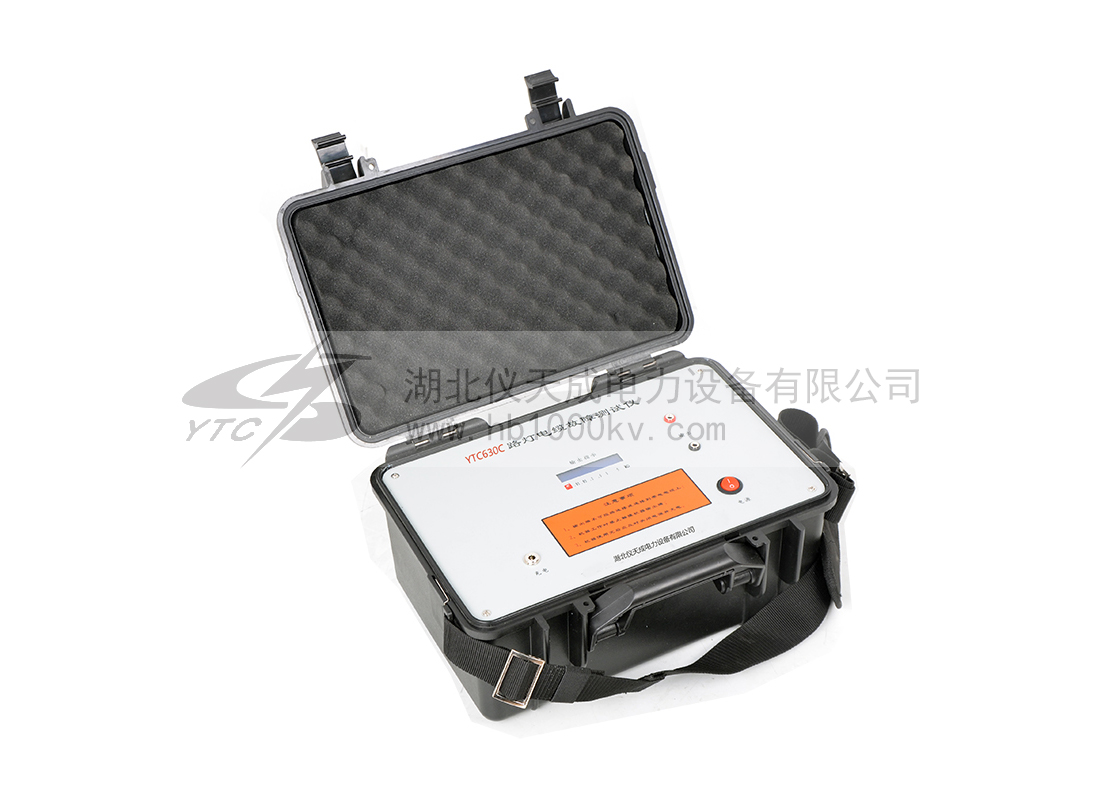

電纜故障定點儀用于地埋電纜故障點的精確定位、地埋電纜埋設路徑和埋深的精準探測。

產品別稱：電纜故障測試儀、電纜故障檢測儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統、電纜故障定點儀、電纜路徑儀。

產品特點：
1、高精度標準測量
2、光線示波器功能
3、較強的綜合能力
4、完善的人-機綜合能力
5、海量貯存、強大的數據處理管理
6、高速打印、輸出結果直觀快捷
7、抗干擾設計、電源工作范圍寬
8、結構緊湊、便于攜帶及野外測量。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
檢測方法	低壓脈沖法、高壓閃絡法
測試距離	低壓脈沖法	60Km
	高壓閃絡法	40Km
系統測試精度	小于20cm
脈沖幅度	負載阻抗在50Ω時不小于250Vpp
長度選擇	﹤1KM、 ﹤3KM、＞3KM三種
采樣頻率	6Mhz、12 Mhz、24Mhz、48 Mhz 96 Mhz 192Mhz
讀數分辨率	1m
電纜介質的電波傳播速度	油浸紙、不滴流：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它類型電纜的電波傳播速度自設置
采樣方式	電流取樣法、電壓取樣法
工作條件	溫度-40 ~ +55ºC，相對濕度 90%
體積	430×300×190mm
重量	約10kg
