變壓器容量及損耗參數測試儀使用方法介紹

返回打印來源：儀天成電力時間：2024/12/30 閱讀：次

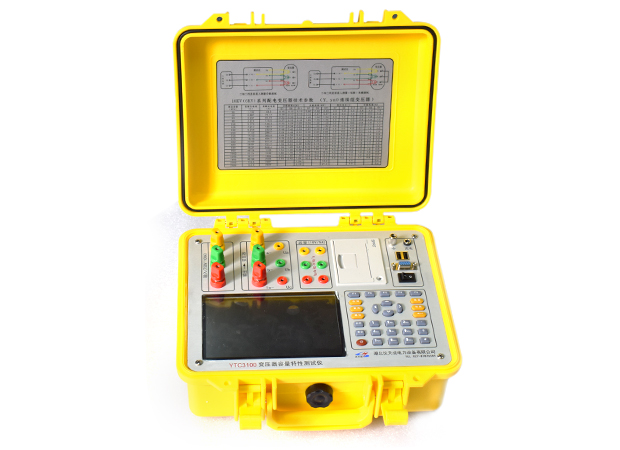

變壓器容量及損耗參數測試儀作為一款高精度儀器，專注于變壓器容量與損耗參數的精準測量，測試結果準確率極高，能夠精確測定各類配電變壓器容量，具備無源測量功能，操作簡便快捷。今日，小編就為大家詳細介紹這款儀器的使用方法。

其使用方法主要涵蓋以下兩個部分：

一、有源變壓器容量及負載損耗測量

（一）基本概念

有源容量試驗旨在通過特定數據確定變壓器的實際容量值，以此核驗被試變壓器銘牌容量的真實性。

（二）測試方法

容量測試儀配備黃、綠、紅三把測試鉗，每把鉗子引出粗、細兩根測試線。粗線連接儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線連接對應顏色的電壓端子（Ua、Ub、Uc）。將鉗頭按顏色分別夾在被試變壓器高壓側各相接線柱上，同時使用專用短接線將變壓器低壓側良好短接。完成接線后，在主界面選擇容量測試項目，進入容量參數設置屏，依次進行以下設置：設定當前溫度、高壓側額定電壓、變壓器類型、分接檔位，選中被試品編號，最后啟動測試。

二、外接電源變壓器損耗測量

（一）基本概念

1.空載試驗：從變壓器的某一繞組（通常為二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。若試驗條件受限，電源電壓未達額定電壓，雖可在非額定電壓條件下試驗，但誤差較大，一般僅用于故障排查。只有當試驗電壓達到額定電壓的 80% 以上時，才可用于空載損耗測試。

2.短路試驗：將變壓器低壓大電流側人工短接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，進而測量輸入功率、施加的電壓（即短路損耗和短路電壓）以及電流值。

（二）測試方法

1.單相電源分相對三相變壓器空載損耗的測量（僅適用于 Y/Yn0 接線）：當現場試驗條件無法滿足三相電源空載試驗要求時，可采用交流 220V 單相電源對三相變壓器進行空載試驗。分別對變壓器的每相加壓，試驗結果將自動折算為三相電源試驗情況，利用儀器的 Ua、Ub 測量電壓，A 相電流回路測量電流，依次對被測變壓器的低壓側 Ao、Bo、Co 加電并測試。

2.三相電源測量變壓器的空載損耗：將變壓器的非測試端開路，然后進行測量。

3.三相三線電源測量變壓器短路損耗：從變壓器高壓側施加三相測試電源，低壓側用專用短接線良好短接后開展測試。

通過以上步驟，能夠準確、高效地使用變壓器容量及損耗參數綜合測試儀，為變壓器的檢測與維護提供可靠的數據支持，確保電力系統的穩定運行。

湖北儀天成電力設備有限公司
2024年12月30日
