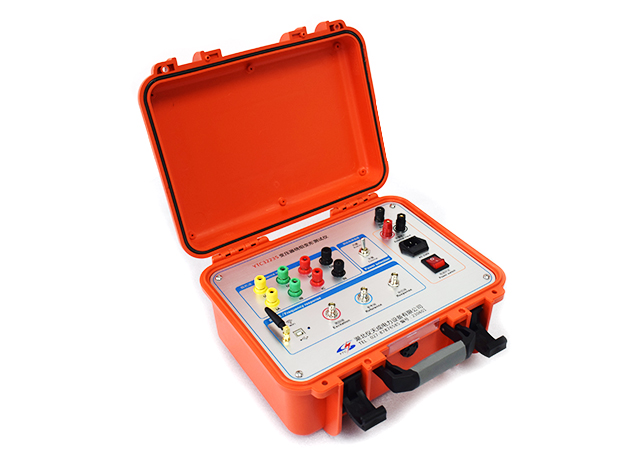

變壓器繞組變形測試儀（頻響法）使用特點介紹

返回打印來源：儀天成電力時間：2025/05/08 閱讀：次

變壓器是我們電力系統中很重要電力設備，其在經過長時間的使用或是運輸途中一些碰撞后，可能就會導致繞組線圈的變形，所以我們這時候就需要用到變壓器繞組變形測試儀來對其進行一個比較全面的繞組情況檢測了，那么變壓器繞組變形測試儀（頻響法）使用特點是怎樣的呢？下面就給大家介紹一下。

頻響法使用特點：?

1.系統構成與連接便捷性：變壓器繞組變形測試儀采用模塊化設計，由測量模塊與分析軟件模塊構成。其中，測量模塊以高速單片機為控制核心，集成信號生成與信號測量功能，通過 USB 接口實現與平板電腦或筆記本電腦的即插即用連接，為數據傳輸與分析搭建起高效橋梁。?

2.非侵入式測試優勢：在測試流程中，僅需拆除變壓器的連接母線，無需進行吊罩、拆裝等復雜操作，即可完成全流程測試。這種非侵入式的檢測方式，極大降低了測試對變壓器結構的影響，有效減少了測試時間與人力成本。?

3.高精度頻率掃描功能：儀器搭載先進的多頻率線性掃頻測量系統，具備卓越的頻率掃描能力。其線性掃頻測量的掃描頻率上限可達 10MHz，且頻率掃描間隔支持 0.25kHz、0.5kHz 和 1kHz 三種靈活選擇，能夠從多個頻段維度精準捕捉變壓器繞組的細微變化，為繞組變形分析提供豐富且詳實的數據支撐。?

4.智能化操作體驗：儀器高度智能化，配備自動量程調節、自動采樣頻率調節等功能，無需人工繁瑣調試，即可適應不同測試場景，顯著提升測試效率與準確性。?

5.深度數據分析與診斷：系統支持歷史曲線對比分析，可同時加載多條歷史曲線進行綜合觀察。用戶不僅能夠對任意曲線進行橫向與縱向的細致分析，還可借助內置的專家智能分析診斷系統，自動對變壓器繞組狀態進行評估。該系統可同時處理 6 條曲線，自動計算各曲線相關參數，智能診斷繞組變形情況，并輸出專業的診斷參考結論，為故障判斷提供可靠依據。?

6.強大的軟件管理功能：軟件充分考量現場使用需求，具備強大的管理功能。系統能夠自動保存環境條件參數，為變壓器繞組變形診斷提供全面的背景信息。測量數據可自動存盤，并支持彩色打印功能，方便用戶快速生成專業、規范的測試報告。?

7.人性化軟件設計：軟件界面設計充分體現人性化理念，測量條件多采用選項式設置，操作簡便直觀。變壓器詳細參數可預先保存，作為診斷參考依據，且支持后期添加與修改，無需在測試現場匆忙錄入，有效提升操作便利性。?

8.智能化測量流程：軟件智能化程度突出，在完成輸入、輸出信號連接與條件參數設置后，即可實現全自動化測量。用戶在測量過程中，可隨時調用歷史波形曲線進行對比分析，也能靈活控制測量啟停，使測試流程更加靈活高效。?

9.高效測試效率：測量速度極快，每相測量耗時小于 60 秒。即使是針對高、中、低繞組的電力變壓器（無論容量與電壓等級如何），完成整套繞組變形測量的總時長也不超過 10 分鐘，極大提高了檢測效率。?

10.靈活的接線方式：在實際測量過程中，接線人員可根據現場情況任意布置信號輸入輸出引線，且這種靈活的布線方式不會對測量結果產生影響。此外，接線人員無需頻繁上下變壓器，可直接在變壓器油箱上方完成操作，顯著減輕了勞動強度，提升了作業安全性與舒適性。

變壓器繞組變形分析儀（頻響法）主要使用特點如上所述，其通過變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，從而來確定變壓器內部繞組的變化程度，準確度非常高。

湖北儀天成電力設備有限公司
2025年5月8日
