電纜故障測試儀操作方法與步驟介紹

返回打印來源：儀天成電力時間：2024/08/06 閱讀：次

隨著社會的蓬勃發展，各行各業也都相應得到了進一步的拓展，用電的地方便更多了，相對應的通過電纜進行電力輸送便顯得更多重要了，有時候電纜可能就會出現損壞導致絕緣性差，亦或是出現短路等一些故障情況，從而導致供電過程供不上電等問題，為了能夠更為快捷準確地找出故障電纜以及故障點，我們便會借助到電纜故障測試儀，那么這款儀器的操作方法與步驟是怎樣的呢？下面就給大家介紹一下。

電纜故障測試儀操作方法與步驟如下：

1．現場故障測試前應首先檢查儀器電量是否充足，若電量不足時，應外接電源，儀器方可正常使用。

2．開啟“電源開關”，系統啟動后儀器進入 Windows 桌面系統后，自動進入電纜故障測試系統設置界面。

3．根據被測電纜的類型、實際長度及故障性質，用觸摸筆點擊電纜儀相關觸摸鍵，進行參數初始設置。

4．參數設置完畢（默認“低壓脈沖法”），將儀器測試線紅、黑二個夾子分別接到被測故障電纜的故障相和另一好相或電纜地線上，點擊“采樣”鍵，儀器自動進入數據采集狀態，波形同時顯示在屏幕上。再次點擊“采樣”鍵，儀器便進入“連續”采樣狀態。操作者可根據屏幕上顯示的波形幅度及位置不斷調節“位置調節”和“振幅調節”旋鈕。調整到波形便于分析為止，再點擊“取消采樣”觸摸鍵停止采樣。

5．如果設置“高壓閃絡法”，點擊“采樣”鍵后，儀器進入“采樣中”的等待狀態，對故障電纜高壓沖閃時，便會自動將“采樣盒”采集的信號顯示在屏幕上。并且再次進入“采樣中”的等待狀態，準備采集下一次高壓沖閃時的信號。在不斷高壓沖閃采樣過程中調節“位移調節”“振幅調節”旋鈕，調整到波形便于分析為止，再點擊“取消采樣” 觸摸鍵停止采樣，然后進行游標操作，得到故障點距測試端電纜長度。

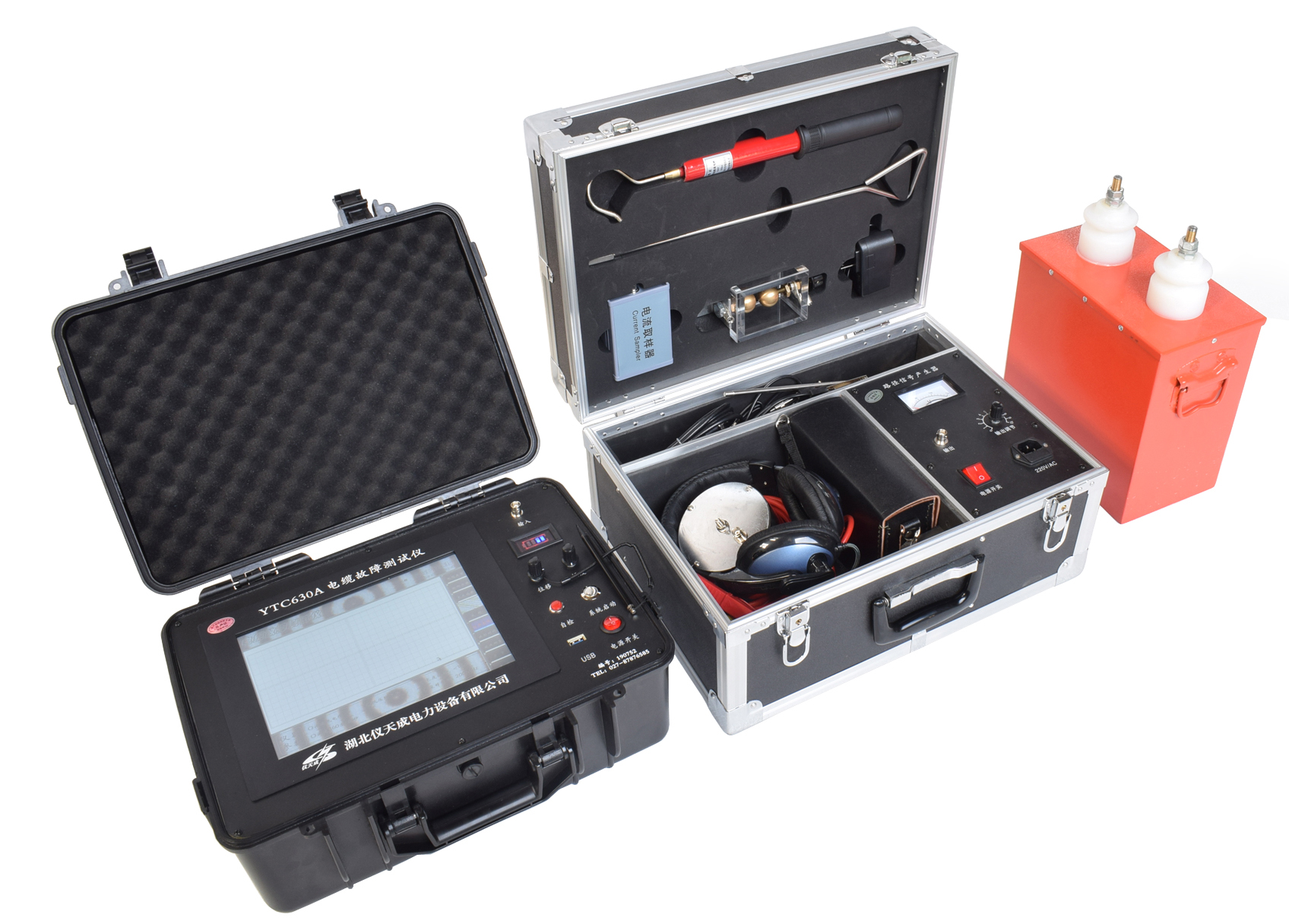

電纜路徑儀功能比較全面，可便捷用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測等，適用的范圍也較廣，比如：機場、鐵路、變電站、礦井等一些電纜使用場所，是我們電力電纜檢測的優良設備。

湖北儀天成電力設備有限公司
2024年8月06日
