變壓器容量特性測試儀的使用方法介紹

返回打印來源：儀天成電力時間：2023/10/19 閱讀：次

從事電力的朋友們都知道，變壓器是我們電力系統中非常普遍運用的設備裝置，當我們需要對變壓器容量、損耗參數進行測量時，通常我們這時候就會用到變壓器容量及損耗參數測試儀了，那么我們?cè)撊绾稳ナ褂眠@款儀器呢？下面就給大家介紹一下。

針對有源變壓器容量、負載損耗測量方法：

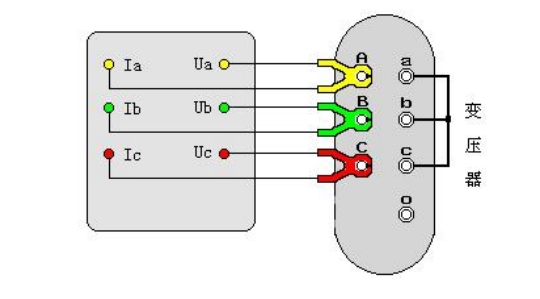

容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。如圖所示：

接好線后，在主界面選擇容量測試項目，此時進入容量參數設置屏，按下列操作步驟進行設置：

1. 設定當前溫度，通過上下鍵將手型指針指到‘當前溫度’選項，用左右鍵調節溫度數值，要求盡量準確，最好以溫度計的示值為準。

2.設置高壓側額定電壓，通過上下鍵將手型指針指到‘高額定電壓’選項，用左右鍵調節高額定電壓檔，例如被測變壓器是 10kV/400V 的配變，則將本項設置為 10kV

3.設置變壓器類型，通過上下鍵將手型指針指到‘變壓器類型’選項，用左右鍵調節該選項，使之與銘牌相符。

4.設置分接檔位，通過上下鍵將手型指針指到‘分接檔位’選項，用左右鍵調節該選項，通常將分接打到 2 分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到相應的位置。

5.通過上下鍵將手型指針指到‘被試品編號’選項，用左右鍵調節該選項為某個編號值。

6.按開始鍵進行測試，結果自動保留在液晶屏上

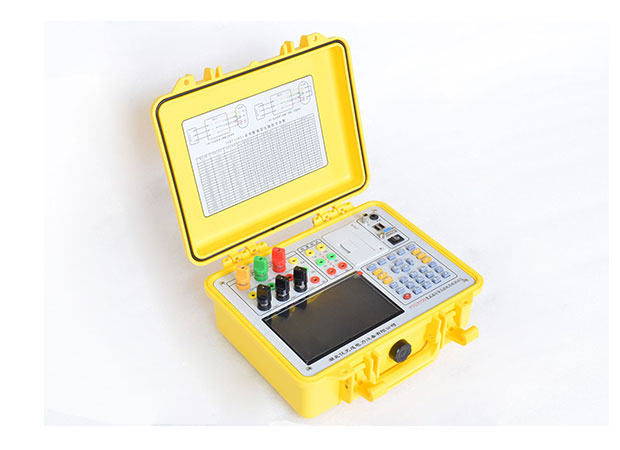

變壓器損耗參數測試儀是專用于變壓器容量、損耗參數測量的儀器，具備集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷的諸多優勢特性。

湖北儀天成電力設備有限公司

2023年10月19日
