YTC3970高壓開關動特性測試儀的分（合）閘輸出接線及外同步接線說明

返回打印來源：儀天成電力時間：2018/10/29 閱讀：次

儀天成電力設備有限公司是專業生產銷售高壓開關動特性測試儀的技術型廠家，擁有十多年的行業技術經驗，自公司成立以來，一直從事電力設備行業，與國內多家大公司簽訂了長期合作的合約。售后三月包換，三年質保，終身保修！

本文就高壓開關動特性測試儀的接線做以下說明。

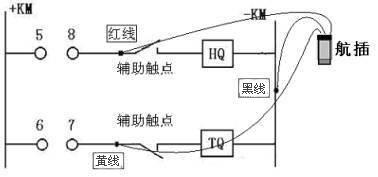

試驗時，按下圖接線：

現場試驗時，如果采用儀器內部電源，就要選擇“內同步方式”，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黃色）接入到儀器面板的“分合閘控制”端口（航空插頭）。

接線時注意切斷高壓開關裝置自有的操作電源（斷開空開或者拔掉保險），以免兩種電源沖突。

如果采用儀器外部電源，使用高壓開關自有的控制電源，就要選擇“外同步方式”，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“外同步”端口（航空插頭）。

注意：
以上兩個端口相互對立，采用一根電纜，一種方式只接一個通道，（內、外同步共用一根線）試驗時內、外同步不能同時都接線。
以上為YTC3970高壓開關動特性分析儀的接線講解。
