電纜識別儀工作原理詳解

返回打印來源：儀天成電力時間：2018/09/05 閱讀：次

電纜識別儀是專業用來測量電纜的一種電力儀器，由一個信號發生器，一個帶傳感器的接收機及連線構成。為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被專用接收機接收，利用這一特性便能識別出要找的電纜。小型化手提式，結構緊湊，外形輕巧，使用方便，極具人性化。湖北儀天成電力設備有限公司就電纜識別儀的工作原理做以下講解。

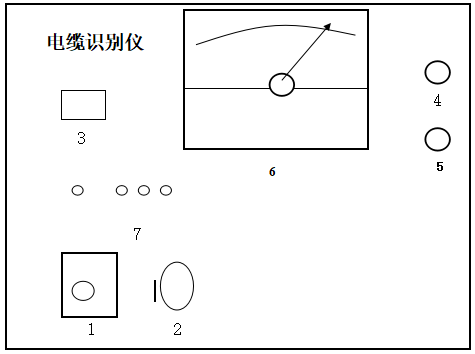

基本結構：

1.電源開關：控制整機電源通斷。

2.靈敏度調節：順時針旋轉，接收機電表指示值增大，逆時針旋轉，指示值變小。

3.220V插座，保險座：儀器使用10A保險芯，損壞時應換同規格保險芯。

4.黑接線柱：測試時，用配套黑色測試線（Ф4插頭）插入此插孔，另一端測試夾接系統地。

5.紅接線柱：測試時，用配套紅色測試線（Ф4插頭）插入此插孔，另一端測試夾接被測電纜芯線。

6.表頭：指示輸出電流大小。

7.充電指示燈

該儀器工作原理：
發生器將周期性的單極性電壓脈沖饋入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜。該系統要設計成返回電流不要從同一電纜中返回，能做到這一點，饋入電纜中的脈沖電流的方向可做為一明顯的識別標準，流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反。除了電流方向這一實際差異外，電流幅度也是一識別特征，流出去的電流僅通過一根電纜、而返回電流可通過幾根電纜、這意味著流出去的電流比流過其它電纜的返回電流大。

　　接收機的任務是探測流過電纜電流方向以及它的大小。為達到這一目的，電流傳感器被用作傳感器，它帶有一放大器并串聯在電路中，傳感器鉗住被測電纜，電流流過電纜產生的磁場在傳感器的線圈中感應出電壓，該電壓極性由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性，對一束電纜中所有電纜進行測試都采取相同正確的方向。傳感器線圈中感應的電壓在表頭中顯示出來，如果傳感器按上述方式連接，指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向一邊偏，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向另一邊偏、或無脈動電流，指針不偏轉。接收機上的放大調節器可調整信號強度。

湖北儀天成電力設備有限公司
2018年9月5日
