互感器測試儀如何進行CT變比試驗

返回打印來源：儀天成電力時間：2018/08/25 閱讀：次

互感器測試儀如何進行CT變比試驗呢？互感器測試儀可以進行CT、PT試驗，具有速度快、精度高等諸多優點，是目前進行互感器校驗的主流設備，儀天成電力在本文就主要以YTC8750E互感器測試儀如何進行CT變比試驗為例，來對互感器的試驗方式進行簡單的講解。

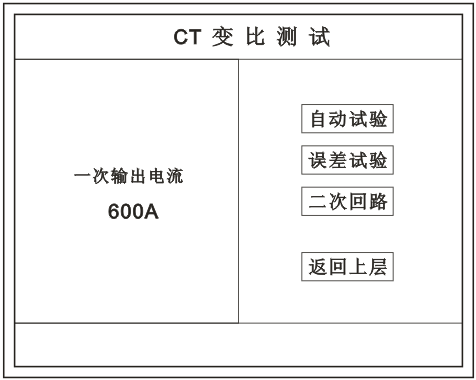

在主菜單界面，旋轉鼠標將光標移動到 CT測試選項上，按下旋轉鼠標選擇 CT變比即可進入變比極性試驗設置界面（如下圖）。光標移動至返回上層，按下鼠標即可返回主菜單。

界面說明：

一次輸出電流

將要輸出的最大一次電流，范圍（0 - 1000）A。

自動試驗

設定好輸出電流后，按此鍵開始自動試驗。

誤差試驗

按額定一次的：1％、5％、20％、100％、120％取值，同時顯示出角差與比差。

二次回路

輸出所設定的一次電流，保持5分鐘（最高200A）。
說明：
試驗前請檢查參數設置里的額定變比是否與被測CT額定變比是否一置。不一置時將導致比值與比差的錯誤。
接線方法：
用導線包中的紅、黑大電流線接一邊接CT一次，另一邊接儀器的L1和L2上。
用導線包中的紅、黑二次線一邊接CT二次，另一邊接儀器的K1和K2上。

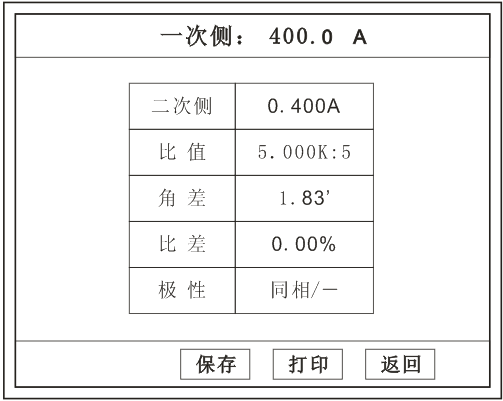

自動試驗：
設定好一次輸出電流后單擊自動試驗選擇確定試驗開始。儀器將自動按設定值升流，試驗停止后自動計算出比值、角差、比差、極性。

保存
存儲當前試驗數據。點擊后選擇確定便可。
打印
點擊后打印出試驗結果。
誤差試驗

誤差試驗升流是根據參數設置里的額定一次的：1％、5％、20％、100％、120％取值，并顯示角差、比差結果。
接線方法與自動試驗一樣。

二次回路

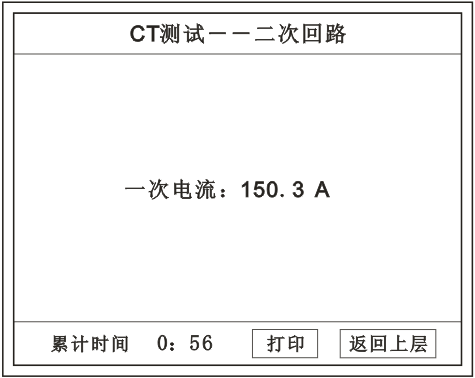

二次回路界面如下圖。
在設定值保持輸出電流5分鐘（最高為200A）。

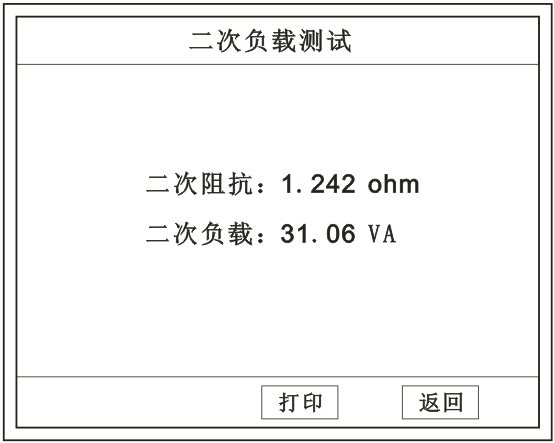

二次負載
接好線后選擇二次負載，設定額定二次后選擇確定儀器將自動計算出阻抗和負載。

當需要修改數據時，請將光標移動到需要修改數據的選項上，按下鼠標，即進入數據的百位或十位修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作。按下鼠標確認該位的修改，并進入下一位的修改，同樣左旋或右旋鼠標進行該位的增減。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時旋轉鼠標可將光標移走。
互感器的CT測試是互感器眾多測試功能中的一個小項目，但是電力工作者可以通過這個測試項目舉一反三，融匯貫通，進行其他項目的試驗，在試驗之前需要根據測試項目的不同分別進行接線，這樣才能達到測試精度。

湖北儀天成電力設備有限公司
2018年8月25日
