接地線成組直流電阻測試儀如何使用

返回打印來源：儀天成電力時間：2018/08/23 閱讀：次

接地線成組直流電阻測試儀如何使用呢？接地線成組直流電阻測試儀主要用來進行接地線成組的直流電阻值，具有測試速度快、精度高、復測性好等很多特點，一直是電力工作者經常需要使用到的設備，本文就以YTC317接地線成組直流電阻測試儀為例，來給大家簡單介紹接地線成組直流電阻測試儀應當如何正確使用。

正確連線：

每一對Ux和Ix端子（x代表輸出通道a，b，c，d，o）接一把測試鉗，夾到相應的接地線端子上

2端地線接A、O端

3端地線接A、B、O端

4端地線接A、B、C、O端

5端地線接A、B、C、D、O端

注意：Uo、Io端子為公共端（母頭）。

開始試驗：

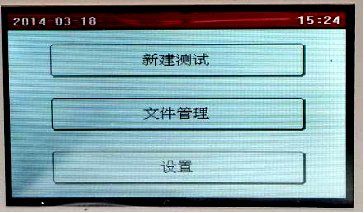

插上電源，打開電源開關，儀器進入初始界面。如下圖：

“新建測試”：開始測量一組新的接地線測量。

“文件管理”：管理歷史測量記錄，可以打印、刪除、導出以前的歷史記錄。

“設置”：設置日期時間。

測試

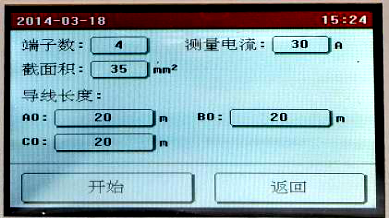

在主菜單頁面點擊“新建測試”，進入測量前的接地線參數設置，如下圖所示：

點擊需要修改的參數設置框設置參數，全部設置完成后點擊“開始”按鈕，儀器即按照設置的參數開始自動測量各端子的電阻值，并計算電阻率，自動判斷接地線是否合格。

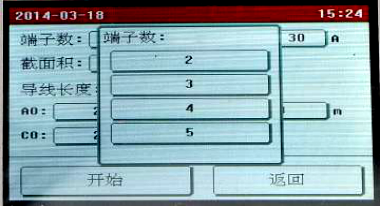

端子數設置如圖：

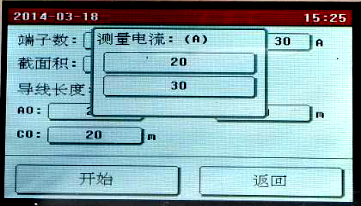

測量電流設置如圖：

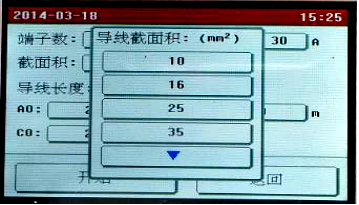

導線截面積設置如圖：

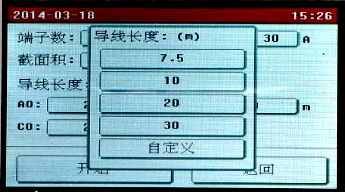

導線長度設置如圖：

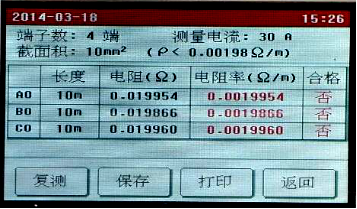

設置完成后，按“開始”鍵測試，測試過程如圖：

測試完成后如需重新測量一次可按“復測”鍵儀器可重復測量一次。

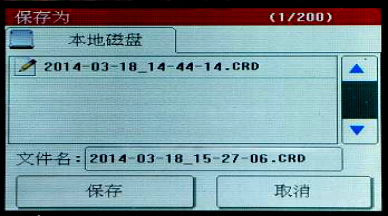

如需保存測量數據可按“保存“鍵進行數據保存。

如需打印測量數據可按“打印“鍵進行數據打印。

如需返回到主菜單可按“返回“鍵返回到主菜單，測試完畢。

以上即是YTC317接地線成組直流電阻測試儀的主要使用方法，不同的廠家生產的該類型設備使用過程基本相似，電力工作者在使用之前，需要先熟讀產品說明書并熟悉產品主要結構和各個按鍵的功能，嚴格按照說明書來進行試驗，以期達到儀器應該有的測試精度和效果。

湖北儀天成電力設備有限公司

2018年8月23日
