產品詳情

YTC601北京電纜識別儀

YTC601電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的，用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。本儀表由發射機，接收機，柔性電流鉗等組成，小巧輕便，適合各種場合的電纜識別工作。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC601電纜識別儀設計采用了PSK技術，無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被專用接收機接收，利用這一特性便能識別出要找的電纜。本產品只適用于已停電的電纜的現場識別，嚴禁將本電纜識別儀接入正在運行的電力電纜！

產品主要硬件構成：
發射機：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

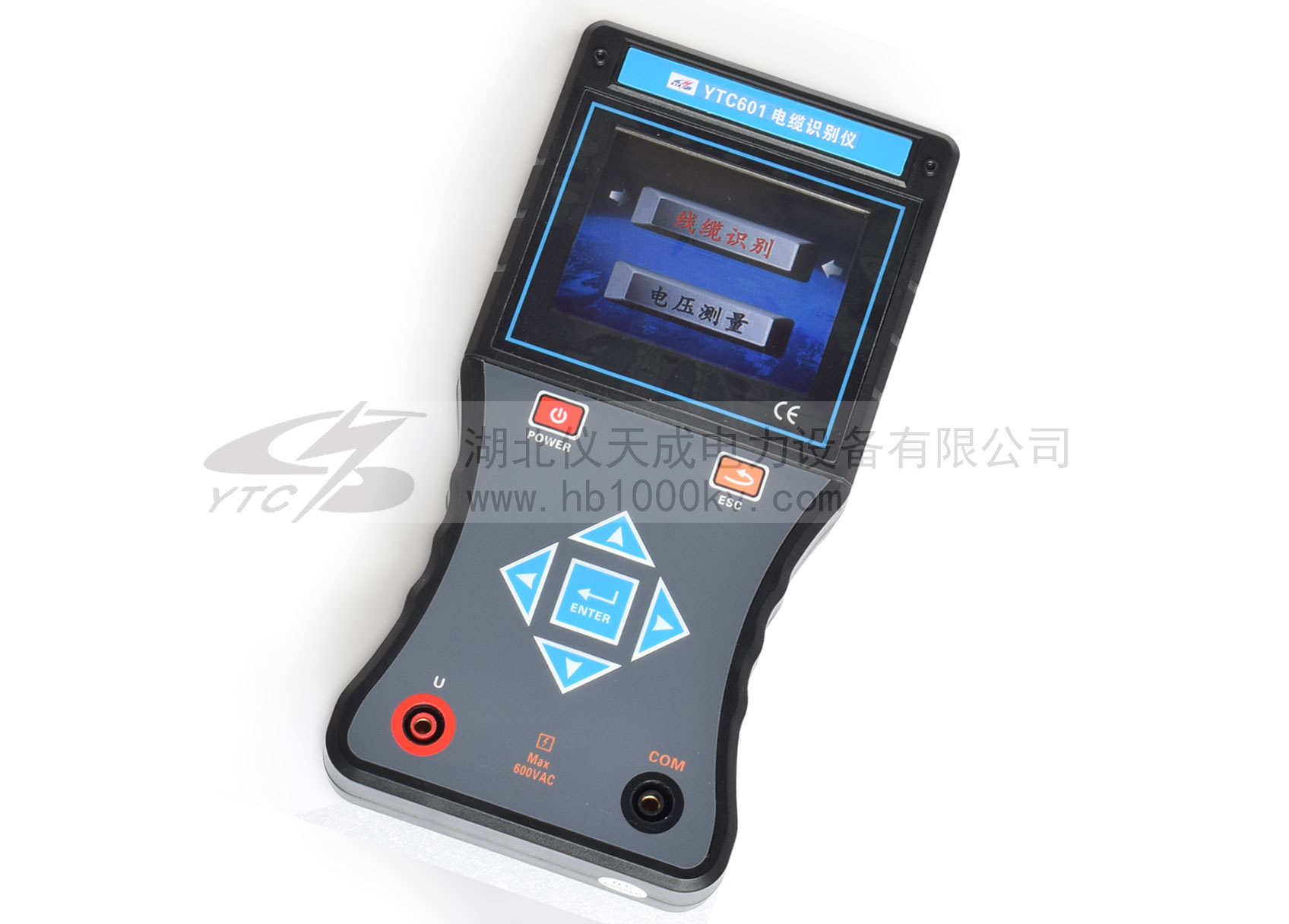

接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，對發射機的脈沖編碼電流信號進行識別并解碼。電子表盤指示信號強度，精美直觀；彩色光柵動態顯示，一目了然，能快速自動識別目標電纜。同時具有交流電壓檢測功能，量程為AC 0V～600V(50Hz/60Hz)。
柔性電流鉗：為洛氏線圈，具有瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

產品別稱：電纜識別設備、快速電纜識別裝置、多功能電纜識別儀

技術參數 TECHNICAL PARAMETERS

1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	/
環境濕渡	40%～60%	＜80%	/
被測電壓頻率	50Hz±1Hz	10Hz～1000Hz	/
接收機工作電壓	7.4V±0.5V	7.4V±1V	/
發射機工作電壓	11.1V±0.5V	11.1V±1.5V	/
外電場、磁場	應避免
被測電纜位置	被測電纜處于柔性線圈的近似幾何中心位置

2．發射機規格

功能	產生脈沖編碼電流信號；顯示剩余電池電壓
電源	11.1V大容量可充鋰電池，充滿電連續工作約8小時
顯示模式	超大LCD實時顯示剩余電池電壓
脈沖電壓	500V
脈沖電流	最大30A（取決于回路電阻的大小）
脈沖頻率	1次/秒
脈沖寬度	2ms
發射信號	棒圖動態顯示發射信號

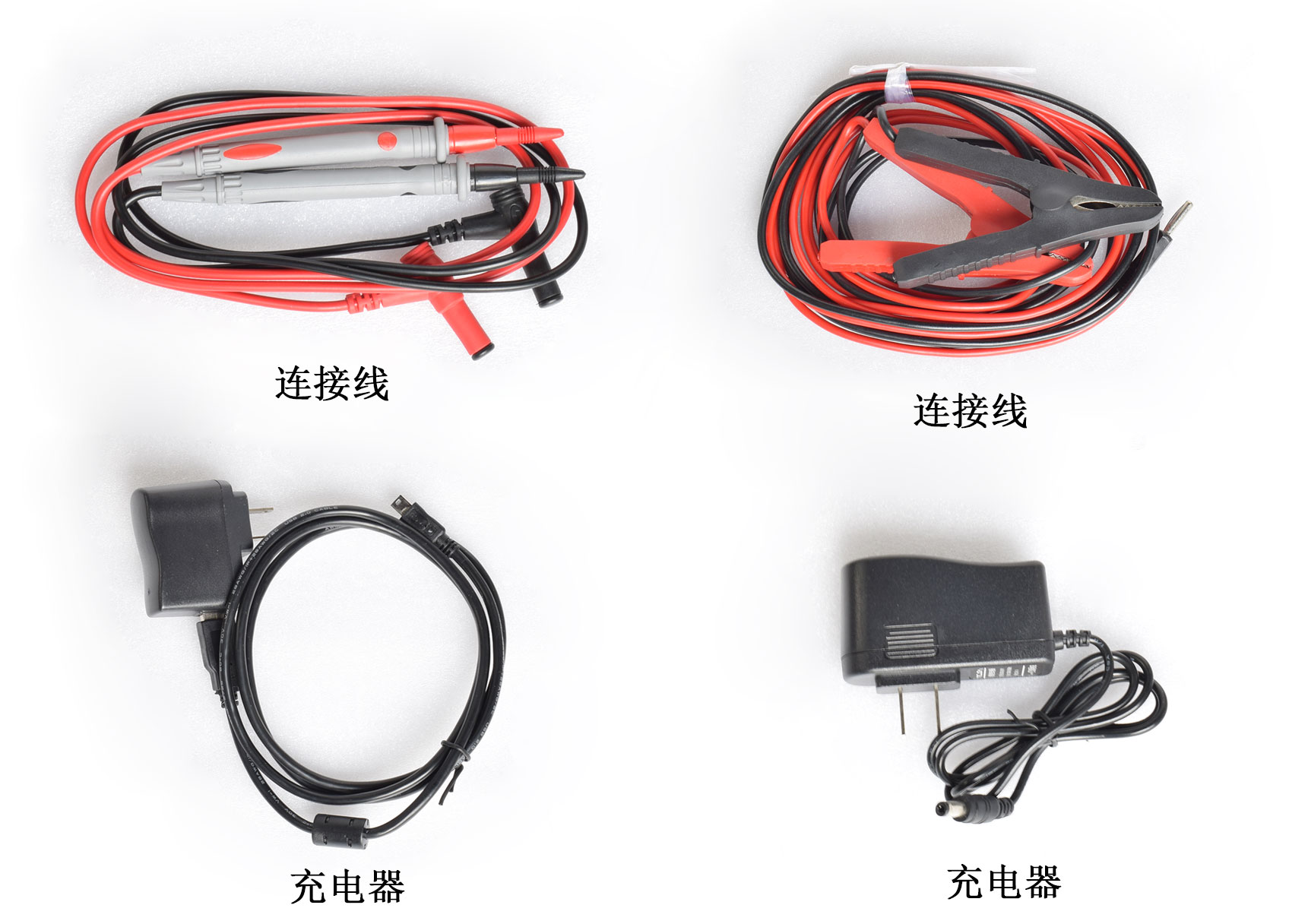

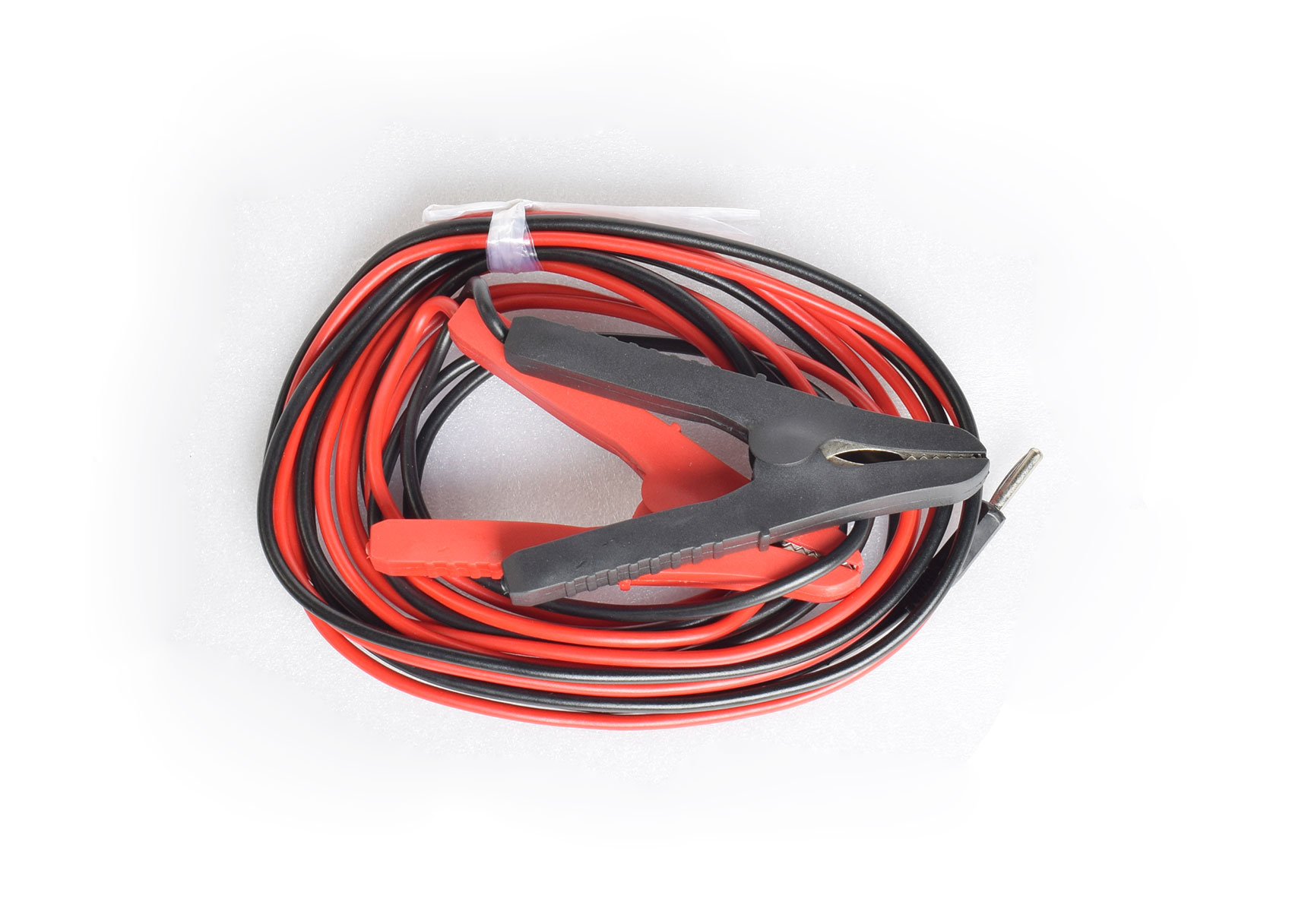

測試線長	3米，帶鱷魚夾，紅黑各1條
工作溫度	-10℃～40℃
存儲條件	-20℃~50℃，≤95％RH, 無結露
背光控制	有，白色背光燈
尺寸	320mm×275mm×145mm
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
儀表質量	發射機：2.5kg
儀表質量	總質量：3.3 kg（含接收機）
外包裝尺寸	長寬高400mm×245mm×335mm
電池電量	當電池電壓低于9.65V時，電池電壓低符號顯示，提醒給電池充電；低于9.5V時，設備自動關機

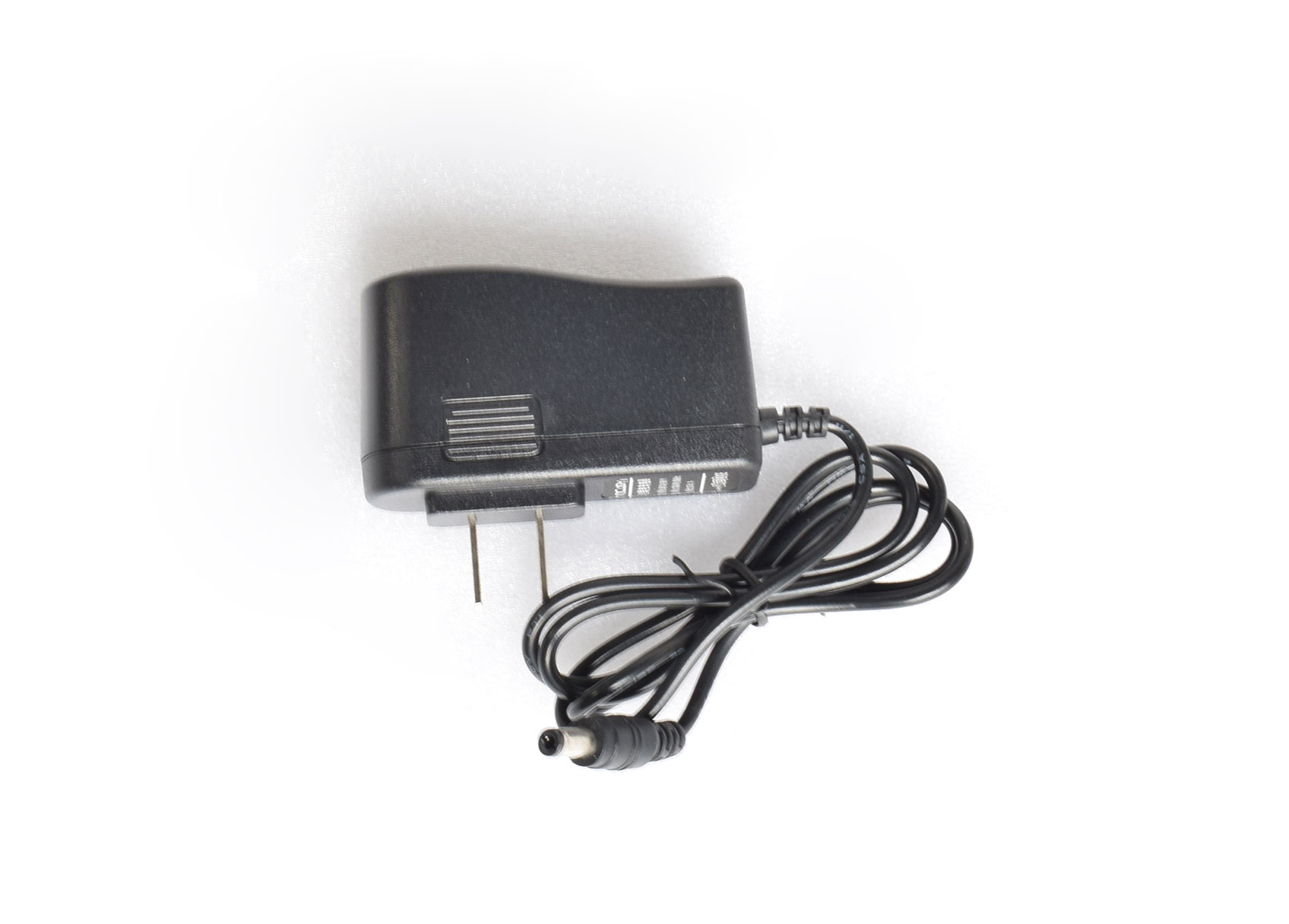

充電器	12.6V DC充電器
充電接口	圓形充電接口，DC標識
抗壓	發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐壓	AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性	IEC61326(EMC)
參考安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

3．接收機規格

功能	識別并解碼脈沖電流信號；交流電壓測量
電源	7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時
額定電流	約180mA max
顯示模式	3.5寸真彩液晶屏顯示，彩色電子表盤指示
電纜識別成功	綠色光柵順時針動態指示
非目標電纜	紅色光柵逆時針動態指示
接收幾尺寸	長寬厚207mm×101mm×45mm
柔性線圈	長約630mm，線徑6 mm或12.5mm
線圈內徑	φ200mm
引線長度	柔性線圈引線長度：2m

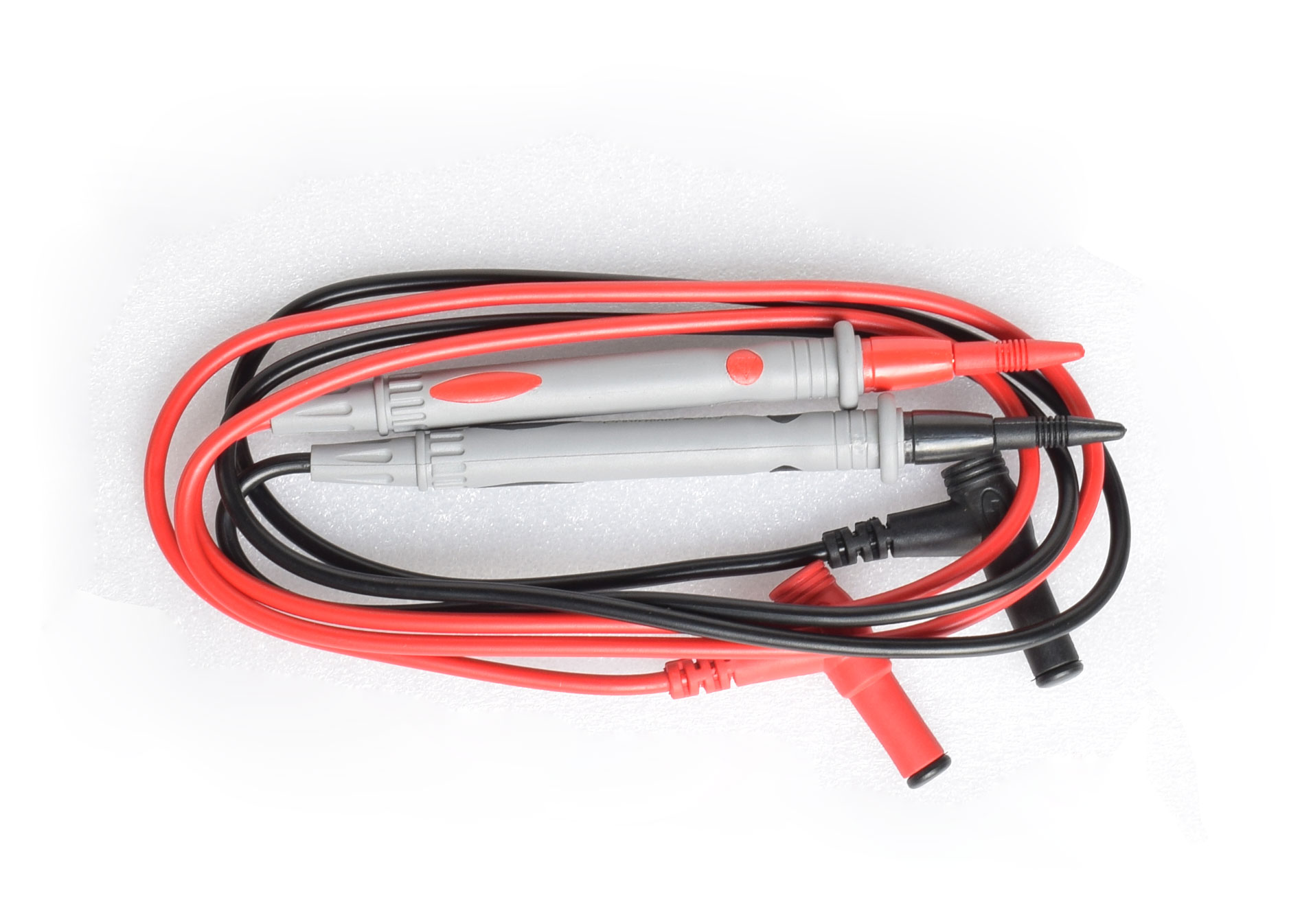

電壓測試線	長1m (紅黑各1條)
檢測范圍	線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號；檢測回路電阻為2kΩ時，需保證發射機電池電量為10V以上
電壓量程	AC 0.01V～600V(50Hz/60Hz)
電壓精度	±1%±1dgt
識別信號	彩色光柵動態顯示信號強度
檢測速率	約1次/秒
增益調節	6級，按左右箭頭鍵調節信號放大倍數，指針處于電子表盤的中間到三分之二處最佳
背光控制	按上下箭頭鍵可以調節LCD背光亮度
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電

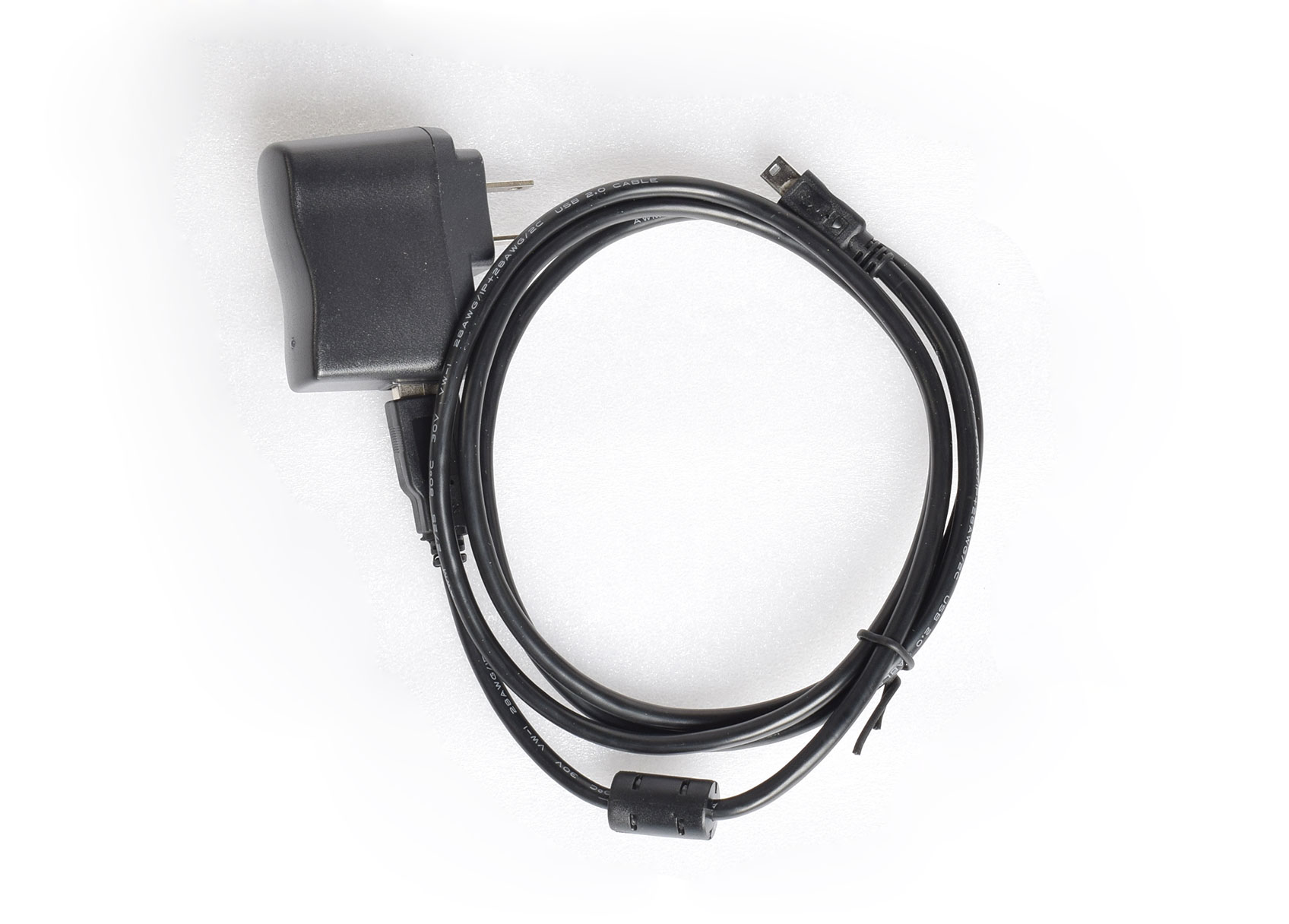

充電器	9V DC USB接口充電器
充電接口	USB充電接口
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃~50℃，≤95％RH, 無結露
接收機質量	接收機：370g(帶電池)
接收機質量	電流鉗：172g
絕緣	儀表線路與護套外殼之間≥100MΩ
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
